150W Electronic Load
Allgemeines
Ab und zu benoetige ich zum Testn von Schaltungen und Akkus eine elektronische Last.
Mittlerweile bin ich bei Nummer 2 und ich ueberlege schon den Nachfolger anzuschaffen.
Nummer 1

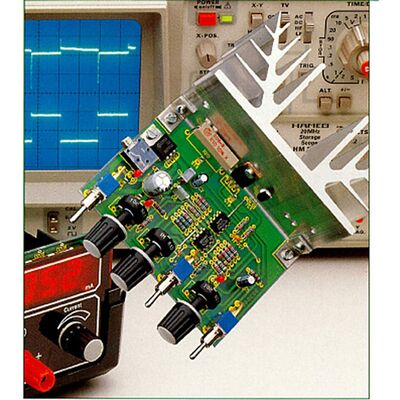

Das Geraet stammt von [elv.de ELV]
Zum Testen von Netzgeräten oder auch zur definierter Entladung von Akkus dient die hier vorgestellte elektronische Last, die sowohl als elektronischer Widerstand als auch im Konstantstrombetrieb arbeiten kann.
Den Link zum Journalbericht findet man hier oder durch Eingabe von Artikel-Nr.: 202941 Beitragsnummer: 1993-03-19 bei den bakannten Suchmaschinen.
Nummer 2

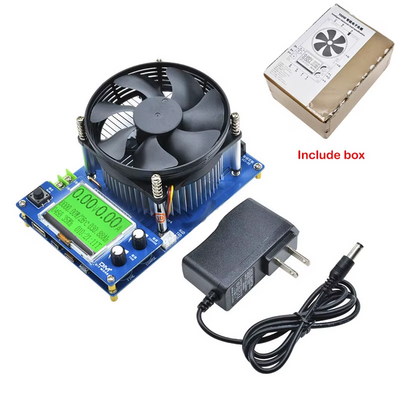

150W Digitale Batterie Kapazität Tester Elektronische Last Intelligente Einstellbare Konstante Strom Entladung Widerstand Power Tester Detektor
Spezifikation:
- Power Spannung: DC 6 ~ 12V Interface: DC 5,0
- Spannung messen bereich: 0 ~ 150V, Genauigkeit 0,05 V
- Strom einstellbar bereich: 0 ~ 10A, Genauigkeit: 0,05 EIN
- Kapazität bereich: 0 ~ 999,999 Ah, Genauigkeit: 0,001 Ah
- Kumulative bereich: 0 ~ 99999,9 Wh, Genauigkeit: 0,01 Wh
- Messen bereich: 0 ~ 2999,9 W, Genauigkeit: 0,01 W
- Impedanz bereich: 0 ~ 999,9 Omega, Genauigkeit: 0,01 Omega
- Temperatur bereich: 0 ~ 99 ℃, Genauigkeit: 1 ℃
- Max timing: 999:59:59 Genauigkeit: 1s
- Fan kühlung leistung: <150W
- Fan control schwelle: Temp>40 ℃
- Standby erinnerung schwelle: <2W/0,5 h
- Timing funktion:> 0,5 W start timing
- Eingang interface: 20A hohe strom okklusion schraube spalte, USB typ A, Mini USB, Micro USB, typ-C
- Aktualisieren zeit: >500ms/zeit
- Messung rate: 0,5 zeit/s
- Über grenze alarm: interface warnung und summer alarm
- Spannung schub auto-stoppt entladung bereich: 0 ~ 150V
- Strom schub auto-stoppt entladung bereich: 0 ~ 10A
- Power schub auto-stoppt entladung bereich: 0 ~ 150W
- Display screen: LCM display
- Größe: 149*96*80mm/195*105*135mm (paket)
- Gewicht: 570g (paket)/370g (nettogewicht)
- Verbrauch: <1,5 A
- Betriebs temp: -10 ~ 60 ℃
- Betriebs feuchtigkeit: 10 ~ 80% RH (Keine kondensation)
Mode-Taste Funktion:
1. klicken zu schalter jedes display interface 2. die funktion der taste betrieb in die 2-4 interface ist wie folgt: ①Long drücken sie alle aufzeichnungen zu löschen ② Doppel-klicken kapazität (Ah) zu reset zu null ③ Drei-hub power (Wh) reset zu null ④ Vier-hub power (00:00:00) reset zu null ⑤Consecutive sieben trifft an keine last,, der die aktuelle null genaue in die aktuelle temperatur umgebung. Kalibrierung ist null Für genaue messung bei niedrigen strömen. Fabrik reset alle parameter. 3. die bedienung funktionen der tasten unter die schnittstellen 6, 7, 9, 11, und 13 sind wie folgt: ① Doppel-klicken sie auf die parameter wert zu erhöhen, doppel-klicken und lange drücken sie die parameter zu weiter zu erhöhen ②The wert der drei-hub parameter ist reduziert, und die länge der drei-hub ist weiterhin zu verringern.
- A: DC Power Supply 12 V 2 A Damit wird das Geraet in Betrieb besetzt. Ein Netzteil mit Schalter ist sinnvoll. Das Geraet haengt sich manchmal auf.
- B: Luefter Anscluss
- C: Buzzer
- D: Hauptanschluss zum Messen und Lastanlegen
- E: Mode Druckknopf
- F-J: Klinken- und USB-Anschluesse parallel zu D, aber nicht fuer grosze Stroeme gedacht.
- K: Feinabstimmung (zuerst mit L einstellen)
- O: Display
- L: Grobabstimmung
- M: UART (keine Funktion?)
- N: Luefter
Der UART-Anschluss (M) wird mit reserved bezeichnet. Hat also wohl keine Funktion. Schade. Er lohnt auch nicht da weiter zu forschen.

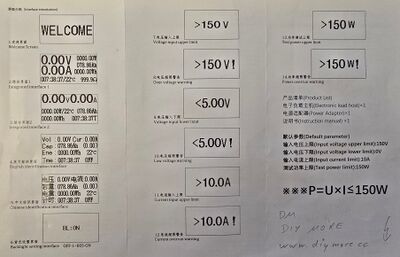

Die folgende Kopie des Manuals zeigt die Menuepunkte die man mit (F) durchschalten kann.
Vorgaenger und Nachfolger meiner Nummer 2
Der Vorgaenger 2 ist der aus dem Video (s. o.), erkennbar an zwei silberfarbenen Einstellknoepfen. Der Vorgaenger 3 scheint noch aelter zu sein, erkannbar an dem alten Charakter-Display. Der Nachfolger 1 scheint der unmittelbare Nachfolger von meiner Nummer 2 zu sein. Er kommt mich so vor wie ein kleines Designupdate. Der Nachfolger 2 ist der erste der mit PC-Konnektiviatet beworben wird und eine Plotgrafik unterstuetzt.
-
Vorgaenger 1 -
Vorgaenger 2 -
Vorgaenger 3 -
Nachfolger 1 -
Nachfolger 2

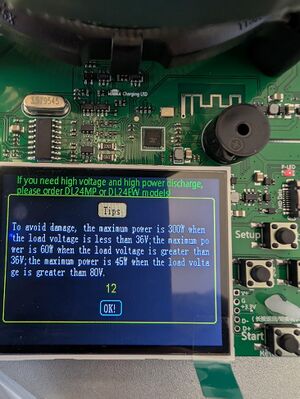

Der Nachfolger 2 war meine erste Idee fuer meine Nummer 3, aber folgender Hinweis brachte mich zu gruebeln, obwohl die PC-Anbindung reizvoll war.
Nummer 3
Ich habe die unmittelbaren Nachfolger uebersprungen und mich gleich fuer dieses Geraet entschieden.
Eigentlich sollte es das hier werden.
Ein Hauptgrund fuer die Entscheidung war, das abgsetzte Display und das Gehaeuse. Ich habe mich mehrfach dabei ertappt, wie ich ueberlet hatte das Display wenigstens senkrecht zu stellen.
Ich werde berichten. TODO
