Aermotor Wires Tracker

Allgmeines

Ich bin beim Ali ueber das Geraet gestoplert und habe mir gedacht, fuer 12 Euro kann ich das mal ausprobieren.

TODO

Bei einem drahtlosen Tracker von Aermotor (wie dem AER102 oder EM415PRO) bezeichnen die Begriffe „Tone“ und „Cont“ (oft fälschlicherweise als „Count“ gelesen) die beiden primären Betriebsmodi des Senders. [1, 2, 3]

Tone (Tracing Mode)

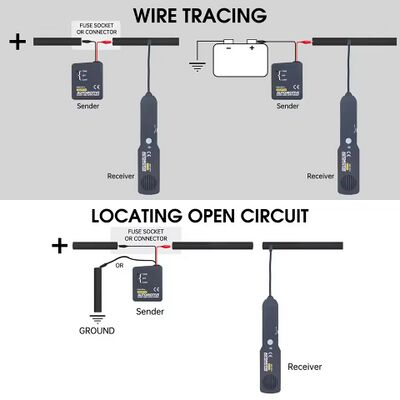

Die Tonfunktion dient zum aktiven Aufspüren eines bestimmten Kabels. [2, 4]

• Funktionsweise: Der Sender sendet ein hochfrequentes Audiosignal (entweder einen einzelnen Dauerton oder zwei abwechselnde Töne) durch das Kabel.

• Anwendung: Wenn der Sender auf „Ton“ eingestellt ist, scannen Sie mit der Handsonde des Empfängers die Nähe des Kabels. Der Empfänger gibt einen Piepton oder ein vibrierendes Geräusch aus, das lauter wird, je näher Sie dem richtigen Kabel oder der Bruchstelle kommen. [1, 2, 3, 4, 5, 6, 7]

Cont / Continuity (Testing Mode)

Die Einstellung CONT (kurz für Durchgangsprüfung) dient zur Überprüfung, ob ein Stromkreis geschlossen oder unterbrochen ist. [3, 8, 9]

• Funktion: Sie prüft den Stromkreis zwischen den beiden Klemmen des Senders.

• Interpretation der LED:

• Geschlossener Stromkreis: Bei geschlossenem Stromkreis (keine Unterbrechung) leuchtet die „CONT“-LED am Sender in der Regel hell (oft grün oder rot, abhängig von der Polarität).

• Unterbrechung: Leuchtet die LED nicht oder nur schwach, deutet dies auf eine Unterbrechung oder einen hohen Widerstand im Kabel hin.

Zusammenfassung

Tabelle TODO

| Feature [1, 2, 3, 10] | Meaning | Primary Use |

|---|---|---|

| Tone | Signal Transmission | Tracing wires behind panels or finding a specific wire in a bundle. |

| Cont | Continuity Check | Checking for breaks (open circuits) or shorts without needing the receiver. |
