Relaiskarten

Allgemeines

Es gibt eine Vielzahl an Relaiskarten zur Auswahl. Ich liste mir hier ein paar auf, die ich in meiner Hausautomation einsetzen werde.

Die Auswahlkriterien sind im Wesentlichen:

• Preis < 5 Euro / Kanal
• Moeglichst ein ESP8266 oder ESP32 MCU
• LAN-Anschluss waere gut

Kandidat 1

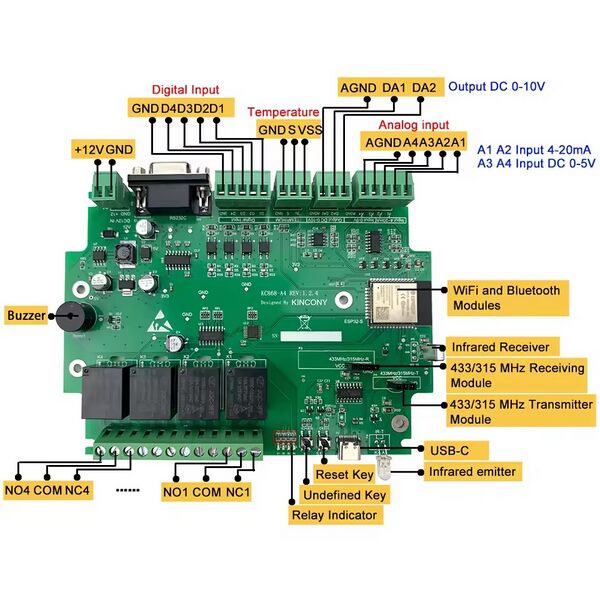

Kincony KC868-A4

Das Board ist sehr gut ausdokumnetiert und auch die Community gibt sich viel Muehe [1]

Inbetriebnahme

Das Board benoetigt eine 12 V Spannungsquelle. Bei der Erstinbetriebnahme waren 3 der 4 Relais geschaltet. Die Stromaufnahme betrug 124 mA.

Das USB-Converter meldete sich am System mit folgenden Daten:

[1022874.509642] usb 3-3.2: new full-speed USB device number 30 using xhci_hcd
[1022874.610890] usb 3-3.2: New USB device found, idVendor=1a86, idProduct=7523, bcdDevice= 2.64
[1022874.610895] usb 3-3.2: New USB device strings: Mfr=0, Product=2, SerialNumber=0
[1022874.610898] usb 3-3.2: Product: USB Serial
[1022874.655306] usbcore: registered new interface driver usbserial_generic
[1022874.655319] usbserial: USB Serial support registered for generic
[1022874.656628] usbcore: registered new interface driver ch341
[1022874.656640] usbserial: USB Serial support registered for ch341-uart
[1022874.656652] ch341 3-3.2:1.0: ch341-uart converter detected
[1022874.657168] usb 3-3.2: ch341-uart converter now attached to ttyUSB0

[2]
